产品介绍：
■ TM3300系列产品介绍
应用领域
金融、通信、保险、交通、税务、军队、证券、能源、教育、政府、制造、企业、计算机设备，精密仪器设备等

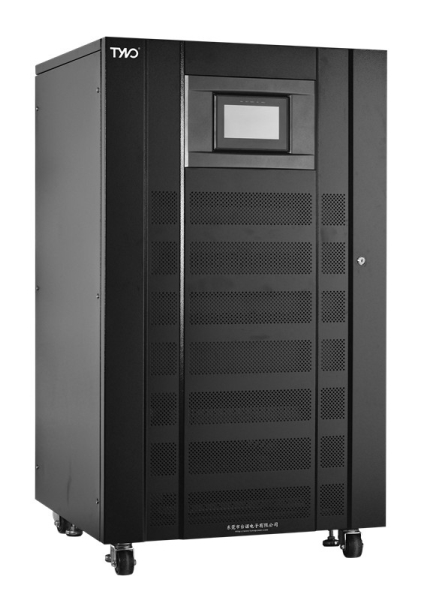

TM3300系列三进三出工频在线式UPS，单机容量从10KVA到400KVA，是台诺集团专为大型关键应用系统如数据处理中心、主机系统、制造业和电信设备、医疗设备而设计的高性能正弦波不间断电源系统。其高可用性和高可靠性为大型关键应用系统提供了重要的电源保护。该系列UPS应用双变换纯在线IGBT技术和高速DSP数字处理器，保证稳定的电压和频率的正弦波输出。
TM3300系列三进三出工频在线式UPS利用先进的数字并联控制技术，最多可提供多达8台的并机运行，并可为用户提供谐波抑制滤波器、隔离变压器及SNMP适配器等可选件。
TH9300系列UPS为三进单出型（三相输入、单相输出）智能工频在线式交流不间断电源系统，共有10KVA、20KVA、30KVA、40KVA、60KVA、80KVA、100KVA、120KVA.
■ TM3300系列技术特性
高可靠性的设计理念
◆ 双变换在线式拓朴结构设计，使UPS的输出为频率跟踪、锁相、稳压和滤除噪声、不受电网波动干扰的纯净正弦波电源，对用户设备提供更为全面和完美的保护；
◆ 输出零转换时间，满足精密设备对电源的高标准要求；
◆ N+1冗余风扇变速冷却系统，确保易损件失效后的系统安全；
◆ 采用先进的锁相同步技术和电子静态旁路开关，保证负载供电的连续性；
◆ 标准配置输出隔离变压器，具有很强的抗负载冲击和短路保护能力，即使逆变器故障击穿时也能保护负载完全不受威胁，还可以选配旁路隔离变压器，实现零地电压值为0V，有效滤除各种杂讯，确保负载设备安全可靠；
◆ 内置手动维修旁路开关，进一步提高了负载连续运行的可靠性；
◆UPS主输入电源和旁路电源可分离，使UPS有双路电源输入，从而可分别将两路不同的市电接入UPS提高输出电源供电的可靠性；
◆可靠的防呆式控制开关，UPS的输入输出和维护旁路开关均采用了联动式信号检测，用户随意的开启和闭合各种控制开关UPS都将自动的转换工作状态，不会因为用户无序的闭合控制开关造成电源异常。
全数字化控制技术
◆ 应用先进的数字控制技术，突破了行业的技术瓶颈，以数字逻辑控制系统替代了传统的模拟控制电路，实现了非凡的创新。在数字控制技术系统下，应用高速DSP数字处理器和可编程逻辑器件，使控制电路、参数设定和运行管理更加完美，自检和自侦测功能更加强大。数字采样技术不仅有利于对电路上的所有独立电路连接进行自检和故障分析，更能经数码变换为极度纯正和稳定的正弦波电压，确保系统超稳定运行。
◆ 采用先进的智能化电池管理系统，可根据用户的电池配置自动调整电池的充电电流参数，并会根据供电环境对电池进行均充浮充转换、温度补偿充电和电池放电管理。
此外，还可通过监控界面对电池运行状态进行侦测管理，确保电池高效运行。智能化电池管理系统不仅减少了管理员的负担，更能延长电池的使用寿命达50%以上。
◆ 采用智能侦测系统全程守护及时，数字控制系统不间断地对所有的电源状态、断路器状态、熔断器状态和所有的电路工作状态进行在线侦测，当出现故障时，侦测系统会即时报警通知管理员，并且同步启动UPS全面保护功能。
优异的性能指标
◆ 采用最先进的第6代IGBT技术，全面提升逆变器的工作效率，使UPS的温升更低，可靠性更高；
◆ 完全满足从0到100%负载的跃变，而无需切换到旁路，并保证输出稳定可靠；
◆ 采用瞬时控制方式和有效值等多种反馈控制，实现了高动态调节，减小输出电压失真度；
◆ 三相独立控制，实现了以瞬时过载平衡度的控制，可实现输出100％的负载不平衡；
◆ 采用新型涡流型风扇，散热性能优异，变速节能；
◆ 采用了抗老化性能优异的触摸面板和经氟碳工艺处理的机箱外观，环保耐用，历久如新。
周全可靠的保护措施
◆ 具有开机自诊断功能，避免因UPS隐患而可能引发的故障风险 ；
◆ 具有交流输入突波浪涌保护、过压/欠压保护；输出过载/短路保护；逆变器、整流器过温保护；电池欠压预警保护；电池过充电保护；多种熔断器、断路器保护等各种保护功能，极大地保证了系统运行的稳定性和可靠性。
人性化的信息处理技术
◆ 亲善的中英文可选的彩色7寸触摸屏LCD+LED界面设计、直观明了的运行状态流程图、智能化图标的触摸按钮，使人机沟通零距离；
◆ 丰富的UPS运行数据资料、历史事件记录以及多层次的故障代码显示，彰显信息处理的人性化；
◆ 透过RS232或RS485接口，配合智能监控软件，可与PC进行即时通讯，UPS系统的各种参数及工作状态一目了然地显示在PC的通讯界面上，通过设置，电脑可对UPS系统进行多种功能的直接控制；
◆通过面板输入密码设置输入电压范围，从而降低电池的使用频度,极大地延长电池的使用寿命。
◆通过面板输入密码设置输出电压，适应不同设备对电压的要求。
◆通过面板输入密码设置电池电压，避免因某节电池损坏UPS无法正常工作。
◆ 具有RS485接口及DB9干节点接口的可选项功能；
◆ 可外置SNMP适配器，系统具有直接上网功能，提供即时的UPS资料和电源讯息，通过各种网络管理平台进行通讯、管理，系统即刻成为网络中的一员。
先进的数字化并机控制技术
◆ 数字环流控制技术，确保投入并联的UPS同频、同相、同电压，使并联UPS间环流大大减小，全面提升并联系统的可靠性；
◆ 独一无二的不同功率UPS间实现并机，按UPS功率大小自动分配负载量，极大方便UPS的扩容；
◆ 插入附带的并机卡（选件）即可实现多达8台的UPS并机，提高系统可靠性，加大总输出功率。单机升级为并机容易实现，伸缩性强；
◆ 闭环冗余式的并机通讯电缆线，全面提升并机的安全可靠性；
◆ 并机UPS可共享同一电池组，可节省投资。
|
型号 |
TM3310 |
TM3315 |
TM3320 |
TM3330 |
TM3340 |
TM3360 |
TM3380 |
TM33100 |
TM33120 |
TM33160 |
TM33200 |
TM33300 |
TM33400 |
|||||||||||
|
容量 |
10KVA |
15KVA |
20KVA |
30KVA |
40KVA |
60KVA |
80KVA |
100KVA |
120KVA |
160KVA |
200KVA |
300KVA |
400KVA |
|||||||||||
|
系统 |
||||||||||||||||||||||||
|
输出功率因数cosφ: |
100~80% |
|||||||||||||||||||||||
|
整体效率（正常操作） 负载 100% |
90~93% |
93~95% |
||||||||||||||||||||||
|
整体效率（经济模式） 负载 100% |
98% |
98% |
||||||||||||||||||||||
|
最大泄漏电流（mA） |
100 |
|||||||||||||||||||||||
|
平均无故障时间（MTBF）： |
300,000小时 |
|||||||||||||||||||||||
|
远程信号 |
三个触点信号 (电池低，电池放电，旁路/故障) |
|||||||||||||||||||||||
|
远程控制 |
EPO和旁路ECO |
|||||||||||||||||||||||
|
计算机监控端口 |
RS232/RS485 |
|||||||||||||||||||||||
|
运行温度 |
-10 -50 °C |
|||||||||||||||||||||||
|
最大相对湿度 |
95 % (非冷凝) |
|||||||||||||||||||||||
|
冷却 |
强制通风（风机转速随负载变化） |
|||||||||||||||||||||||
|
最大海拔高度 |
1000米额定功率（升高100米降低-1%）最大4000米 |
|||||||||||||||||||||||
|
噪音dB |
60 ~ 65 |
|||||||||||||||||||||||
|
防护等级（EN 60529） |
IP22 |
|||||||||||||||||||||||
|
进出线方式 |
下/后 |
|||||||||||||||||||||||
|
安规标准 |
安规：EN 50091-1 / GB4943；电磁兼容：EMC EN 50091-2 / GB7260.2，GB/T 17626.2~5 |
|||||||||||||||||||||||
|
标准配置 |
内置输出隔离变压器 |
|||||||||||||||||||||||
|
可选配置 |
输入隔离变压器、5次谐波滤波器、12脉冲 |
|||||||||||||||||||||||
|
整流输入 (标准UPS ) |
||||||||||||||||||||||||
|
额定电压 |
380V 3相 |
|||||||||||||||||||||||
|
电压范围 |
± 25% |
|||||||||||||||||||||||
|
额定频率 |
50 / 60 Hz 自动辩识 |
|||||||||||||||||||||||
|
频率范围 |
45 ~ 65 |
|||||||||||||||||||||||
|
最大输入电流 [A] |
18 |
28 |
37 |
55 |
72 |
103 |
130 |
175 |
220 |
280 |
350 |
530 |
700 |
|||||||||||
|
功率因数cosφ: |
80%(可选90%） |
|||||||||||||||||||||||
|
软启动 |
0 - 100% 10 秒 |
|||||||||||||||||||||||
|
电池 |
||||||||||||||||||||||||
|
单元数（额定电压） |
192（384VDC） |
|||||||||||||||||||||||
|
逆变输出 |
||||||||||||||||||||||||
|
额定电压 [V] |
380（3相+N） |
|||||||||||||||||||||||
|
额定电流 [A] |
14 |
22 |
29 |
43 |
58 |
87 |
115 |
148 |
186 |
235 |
296 |
440 |
600 |
|||||||||||
|
相电压设置 |
200 ~ 244 V (控制面板) |
|||||||||||||||||||||||
|
峰值因(Ipeak/Irms） |
3:1(Max.) |
|||||||||||||||||||||||
|
波形 |
正弦波 |
|||||||||||||||||||||||
|
线性负载电压波形失真 |
<2% |
|||||||||||||||||||||||
|
非线性负载电压波形失真 |
3% |
|||||||||||||||||||||||
|
稳态电压稳定度 |
± 1 % |
|||||||||||||||||||||||
|
暂态电压响应 |
± 5 % 在10ms内 |
|||||||||||||||||||||||
|
额定频率 |
与输入相同 |
|||||||||||||||||||||||
|
过载 |
600’ / 10’ / 1’ （110/125/150% 额定电流 ） |
|||||||||||||||||||||||
|
逆变器效率 （负载100%） |
94% |
96% |
||||||||||||||||||||||
|
旁路 |
||||||||||||||||||||||||
|
额定电压 [V] |
380（3相+N） |
|||||||||||||||||||||||
|
输入电压范围 |
±15 %（可从控制面板调整为± 10 %，± 25 %） |
|||||||||||||||||||||||
|
额定频率 [Hz] |
50 / 60 |
|||||||||||||||||||||||
|
频率范围 |
±2 %（可从控制面板调整为± 5 %） |
|||||||||||||||||||||||
|
逆变器/旁路转换间 |
0ms |
|||||||||||||||||||||||
|
过载能力 |
18’/10’/1” （150/175/200%额定电流） |
|||||||||||||||||||||||
|
尺寸W*D*H (mm) |
390*725*1220 |
555*725*1220 |
800*745*1400 |
800*800*1800 |
1100*800*1800 |
1400*1100*2000 |
||||||||||||||||||
|
重量（不含电池）Kg |
200 |
220 |
260 |
300 |
360 |
480 |
550 |
900 |
1020 |
1220 |
1550 |
2500 |
2850 |
|||||||||||
