台诺小型微模块数据机房是为了满足IT机房基础架构优化的需求，而推出的新一代小型IT机房整体解决方案。主要场景应用在金融网点、教育、中小微企业，政府、能源和大企业等行业分支机构。具有前瞻意识的企业认识到，不管着眼当前短期投资，还是放眼未来长期运营成本，高可靠的、高可用的智能型机柜式机房，是未来的趋势。
图1- 小型微模块产品组合
1、快速部署
l 一体化设计的小型模块化数据中心产品，集成了IT设备运行所需的主要物理基础设施：机柜、UPS、蓄电池、配电、精密空调、动力环境监控、安防及消防等系统；
l 各部件/系统严格遵循国内外行业标准，采用模块化设计，工厂内预安装调试，现场即插即用，极大地缩短了业务上线周期。
l 一体化设备，网点变更调整可以直接进行整体移机，相比传统机房更快速便捷。
2、管理简化
l 本地10英寸触控大屏，关键设备运行情况全掌控，声光、短信、邮件等多种告警途径及时通告；
l 集中式监控平台对各站点运行状态、动力与环境状态、能耗、安防等进行实时监控；强大的报表及事件追溯能力，实现对机房进行精细化管理；
l 满足365天7×24小时无人值守要求，可远程进行设备参数设置及其它调整，无需俱事亲临现场，最大限度降低IT部署及运营成本。
l 一站式售后服务，网点内部设备集中，设备维护、管理和故障响应由统一厂商进行集中化支持，免除使用后顾之忧。
3、安全可靠
l 全封闭微环境，对周边环境依赖小，具有防尘、防噪等特性，降低环境污染，从而使IT设备故障率大幅度下降，生命周期延长50%以上；
l 关键设备采用UPS供电，支持N+1冗余设计，断电后蓄电池持续供电，最大限度保障IT设备稳定连续运行；
l 完善的监控系统，具有多级自动报警功能，可随时远程了解机柜内的情况，提升机柜的防护能力；
l 紧急通风系统实现故障时自动开门散热，从而保障应急处理、自动保护功能的实现；
l 可选配自动探测灭火系统，防止柜内火灾带来的损失。
l 可选配门禁系统，防止入侵破坏。
4、高效节能
l 整体设计为全封闭式结构，冷热通道均密闭的方案，相比传统开放式的制冷设计，无环境制冷负荷，制冷量需求降低30%以上；
l 将空调靠近热源，更加精确的将冷气流送向所需之处，避免局部热点的产生；
l 空调采用最新的变频压缩机+EC风机技术，20%~100%之间无极调节冷量输出，节能的同时还避免了机柜内温湿度环境的大浮动波动，以免影响设备正常运行；
l 采用高效机架式高频UPS，支持模块化冗余扩容，弹性配置。
5、可扩展性
l 模块化设计的各部件/系统，可根据用户端负载量的增加随时扩展，满足“搭积木式”的设计理念。
1. ups电源
2. 配电系统
3. 机柜系统
4. 制冷系统
机架式空调：

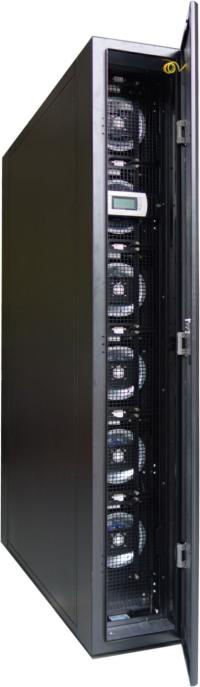

列间空调
5. 动环监控系统
n 可直接安装在楼宇水泥地面上，无需架空地板，无需专用机房即插即用、设备集成调试简化、IT运维人员投入节约；
n 封闭式架构，产品运行更加节能，PUE<1.5，电费比原有分散建设方案低30%以上；
n 使用机架式制冷单元，水平送风且靠近热源，送风距离大大缩短，从而减少了距离导致的气流压力损失和冷空气的泄漏损失，提高了冷量的利用效率；
n 自带完整的动环监控系统，可以远程访问，实时浏览，告警以及建设内部集中管理平台。随时了解设备运行状态；
n 可通过多种传感器、实现对机房内各功能模块的不间断监控，监控功能包括供配电监测、UPS监测、空调设备监测、微环境温度监测、机房漏水监测、报警功能、远程管理等；
n 监控系统支持web访问，轻松实现远程监控和管理各功能模块。
n 一体化设备，维护服务职责界面归一，更利于保障设备运行连续性；
n 把原来的各个专业化的子系统，UPS供配电、空调制冷、机柜结构、监控等无缝整合成一体化产品，在工厂生产并测试和调试，现场工程与调试工作量大大减少；去工程化设计使得数据中心建设设备化、快速化、个性化成为可能；
n 专业研发工程师设计和匹配，并经过严谨的开发流程验证，确保产品化的可靠性；
n 模块化设计，可以按需建设，分步实施，并且可以根据需求，按照不同负荷和不同应用独立设计、独立运行，有效降低了机房的复杂性，降低了建设和运营成本。依据机房尺寸和单柜功耗，可灵活选择配置，满足扩容要求；
n 一体化设备，工厂集成，便于业务快速上线，1天可以完成安装；
n 一体化设备，全封闭系统，即插即用，网点与分行业务搬迁更为方便；
n 支持按需建设，后期扩容时，模块化机房与辅助设施均可按模块的形式进行扩展；
n 适配多种IT设备，IT机柜内灵活安装服务器、存储、网络设备；
n 标准化产品，针对各级网点和支行定义标准化方案，便于试点成熟后的批量复制；
n 产品标准化之后，管理流程，产品备件，技能培训，服务安装等都可以简化，便于管理和量化；
|
型号 |
TTM-03N |
TTM-03W |
TTM-06E |
TTM-06T |
TTM-06F |
TTM-10S |
定制 |
|
Unit |
|
|
|
|
|
|
|
|
可用空间-U |
18 |
19 |
26 |
29 |
35 |
35 |
定制 |
|
冗余 |
N |
N |
N |
N |
N |
N |
N/N+1/2N |
|
宽度 -mm |
600 |
600 |
600 |
600 |
900 |
900 |
600/800 |
|
深度 -mm |
1000 |
1000 |
1400 |
1400 |
1400 |
1400 |
1000/1100 /1200/1400 |
|
高度 -mm |
1200 |
1590 |
2000 |
2000 |
2000 |
2000 |
2600最大 |
|
重量 -kg |
152 |
190 |
330 |
374 |
521 |
525 |
定制 |
|
输入电源 |
230V/1P/50-60Hz |
230V/1P/50-60Hz |
230V/1P/50-60Hz |
230V/1P/50-60Hz |
230V/1P/50-60Hz |
230V/1P/50-60Hz |
定制 |
|
电源系统 |
|
|
|
|
|
|
|
|
UPS -kVA |
3 |
3 |
6 |
6 |
6 |
10 |
3/6/10/20/30 |
|
安装类型 |
机架式 |
机架式 |
机架式 |
机架式 |
机架式 |
机架式 |
机架式 |
|
标配电池 |
12V/9AH 6Pcs |
12V/9AH 6Pcs |
12V/9AH 16Pcs |
12V/9AH 16Pcs |
12V/9AH 16Pcs |
12V/9AH 16Pcs |
200Ah 最大 |
|
PDU |
普通8口 |
普通8口 |
普通16口 |
普通16口 |
普通16口 |
普通16口 |
普通/智能 |
|
制冷系统 |
|
|
|
|
|
|
|
|
制冷类型 |
通风型 |
一体式空调型 |
一体式空调型 |
分体式空调型 |
分体式空调型 |
分体式空调型 |
一体/分体 |
|
安装类型 |
顶装 |
顶装 |
顶装 |
机架式 |
行级 |
行级 |
顶装/机架/行级 |
|
制冷量-kW |
2.0 |
2.5 |
3.5 |
3.9 |
5.6 |
7.6 |
40.9 最大 |
|
紧急通风 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
监控系统 |
|
|
|
|
|
|
|
|
功能 |
触摸屏 |
触摸屏 |
触摸屏 |
触摸屏 |
触摸屏 |
触摸屏 |
触摸屏 |
|
温湿度 |
温湿度 |
温湿度 |
温湿度 |
温湿度 |
温湿度 |
温湿度 |
|
|
UPS管理 |
UPS管理 |
UPS管理 |
UPS管理 |
UPS管理 |
UPS管理 |
UPS管理 |
|
|
- |
空调管理 |
空调管理 |
空调管理 |
空调管理 |
空调管理 |
空调管理 |
|
|
烟感 |
烟感 |
烟感 |
烟感 |
烟感 |
烟感 |
烟感 |
|
|
- |
漏水 |
漏水 |
漏水 |
漏水 |
漏水 |
漏水 |
|
|
开门状态 |
开门状态 |
开门状态 |
开门状态 |
开门状态 |
开门状态 |
开门状态 |
