应用领域:
金融、通信、保险、交通、税务、军队、证券、能源、教育、政府、制造、企业、计算机设备、大型机房精密仪器设备等。
产品简介:
TN系列模块化UPS电源是业界领先的全数字化电源产品,集中了单进电子与自动控制领域最先进的技术成果,使得关键设备的供电可靠性、可用性、可维护性得到了突破性的提高。
TN系列模块化UPS电源结合了传统塔式机型的技术特点与现代机房模块化的需求,在实现模块化设计的同时,保证了系统的高可靠性。此系列产品各项性能指标均达到国际领先水平,拥有极高的性价比,是各行业高可靠供电需求的最佳选择。
TN系列产品提供各种规格功率模块以及机柜系统,用户可根据负载需求进行灵活配置。单个机柜可以实现300kVA的容量,机柜并联后可以实现600kVA的容量配置。
性能特点:
1. UPS系统模块化设计,N+X冗余,在线热插拔升级扩容。
2. 超强的负载适应性以及带载能力,超强的电网适应性。
3. 绿色节能电源:整机效率大于95%,输入功率因数大于0.99,输入电流谐波小于3%。
4. 功率模块配置双DSP控制器,模块独立自主控制,无单点故障风险。
5. 整流、逆变、充电、放电全部实现DSP数字化控制。
6. 采用IGBT模块而非分立器件,极大地提高了功率模块与系统的可靠性。
7. 全正面维护,提供上下进线方式,方便用户接线。
8. 超大屏幕触摸屏人机界面,信息量丰富。
9. 独立充电系统,强大的充电能力,完善的电池管理方案。
10.全数字化模块并联技术,极佳的环流指标。
11.可紧靠其他设备安装,节省机房空间。
12.冗余智能调速风扇,低噪节能。
13.系统机柜内部集成配电系统,安装极其方便并且节省用户投资。
14.卓越的发电机匹配性能。
15.可由电池直流启动(冷启动),方便操作。
16.所有电路板均采用三防工艺。
系统选件:
1.SNMP网络通讯卡
2.防雷模块
3.电池温度补偿器
4.手机短信报警器
5.防尘网

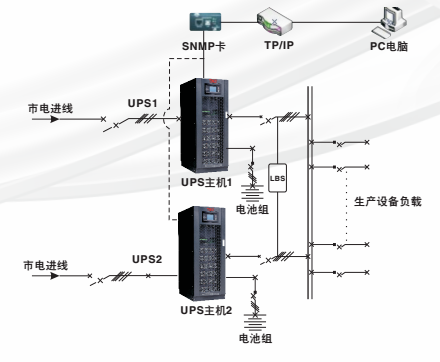

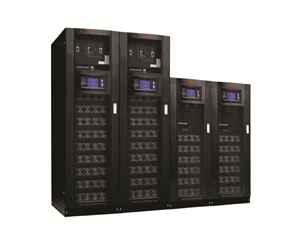

TN模块化并机方案系统示意图:
产品技术参数表:
容量 |
10-600KVA |
|||
主路输入 |
||||
输入电压 |
380V/400V/415V |
|||
输入频率 |
50/60Hz |
|||
功率因数 |
>0.99 |
|||
电流畸变率 |
THDi<3% |
|||
电压范围 |
-40%~+25% |
|||
频率范围 |
40-70HZ |
|||
电池 |
||||
电池电压 |
±192VDC /±240VDC(32~44节可设置) |
|||
充电功率 |
20%*系统功率 |
|||
充电电压精度 |
±1% |
|||
旁路 |
||||
旁路电压 |
380V/400V/415V |
|||
电压范围 |
-20%-+15% |
|||
过载能力 |
135%,长期工作 |
|||
135%< 负载 <150%,6分钟 |
||||
负载>150%,工作时间长于100ms |
||||
输出 |
||||
输出电压 |
380V/400V/415V |
|||
电压精度 |
±1%(平衡负载),±1.5%(不平衡负载) |
|||
电压畸变率 |
THD<1%(线性负载),THD<3%(非线性负载) |
|||
功率因数 |
0.9 |
|||
三相相位精度 |
120°±0.5° |
|||
峰值比 |
3:1 |
|||
过载能力 |
110%,1小时后转旁路;125%,10分钟后转旁路;150%,1分钟后转旁路;>150%,200ms后转旁路 |
|||
系统 |
||||
系统效率 |
正常模式:95%;经济模式:98% |
|||
电池模式效率 |
95% |
|||
显示 |
LCD+LED,触摸屏+键盘 |
|||
防护等级 |
IP20 |
|||
通信接口 |
RS232,RS485,干接点,SNMP卡,EPO,发电机接口 |
|||
接线方式 |
支持上下进线 |
|||
运行温度 |
0-40℃ |
|||
存储温度 |
-25℃~70℃ |
|||
相对湿度 |
0-95%(无凝露) |
|||
噪音(dB) |
<55dB |
|||
重量(KG) |
3模块机柜 |
TN030 TN045 TN060 |
120KG |
|
6模块机柜 |
TN060 TN090 TN120 |
176KG |
||
10模块机柜 |
TN100 TN150 TN200 |
196KG |
||
6模块机柜 |
TN180(可配6个30KVA模块) |
180KG |
||
10模块机柜 |
TN300(可配10个30KVA模块) |
220KG |
||
20模块机柜 |
TN300(可配20个30KVA模块) |
660KG |
||
PM10 |
10KVA功率模块:20KG |
|||
M15 |
15KVA功率模块: 21KG |
|||
PM20 |
20KVA功率模块: 22KG |
|||
PM25 |
25KVA功率模块:30KG |
|||
PM30 |
30KVA功率模块:34KG |
|||
尺寸(W*D*)(mm) |
3模块机柜(TN60) |
配置PM10、PM15、PM20模块 |
600*900*1100 |
|
6模块机柜(TN120) |
600*900*1600 |
|||
10模块机柜(TN200) |
600*900*2000 |
|||
功率模块 |
440*590*134 (10KVA/15KVA/20KVA) |
|||
6模块机柜(TN180) |
配置PM25和PM30模块 |
600*1100*1600 |
||
10模块机柜(TN300) |
600*1100*2000 |
|||
20模块机柜(TN600) |
2000*1050*2000 |
|||
功率模块 |
460*790*134 (25KVA/30KVA) |

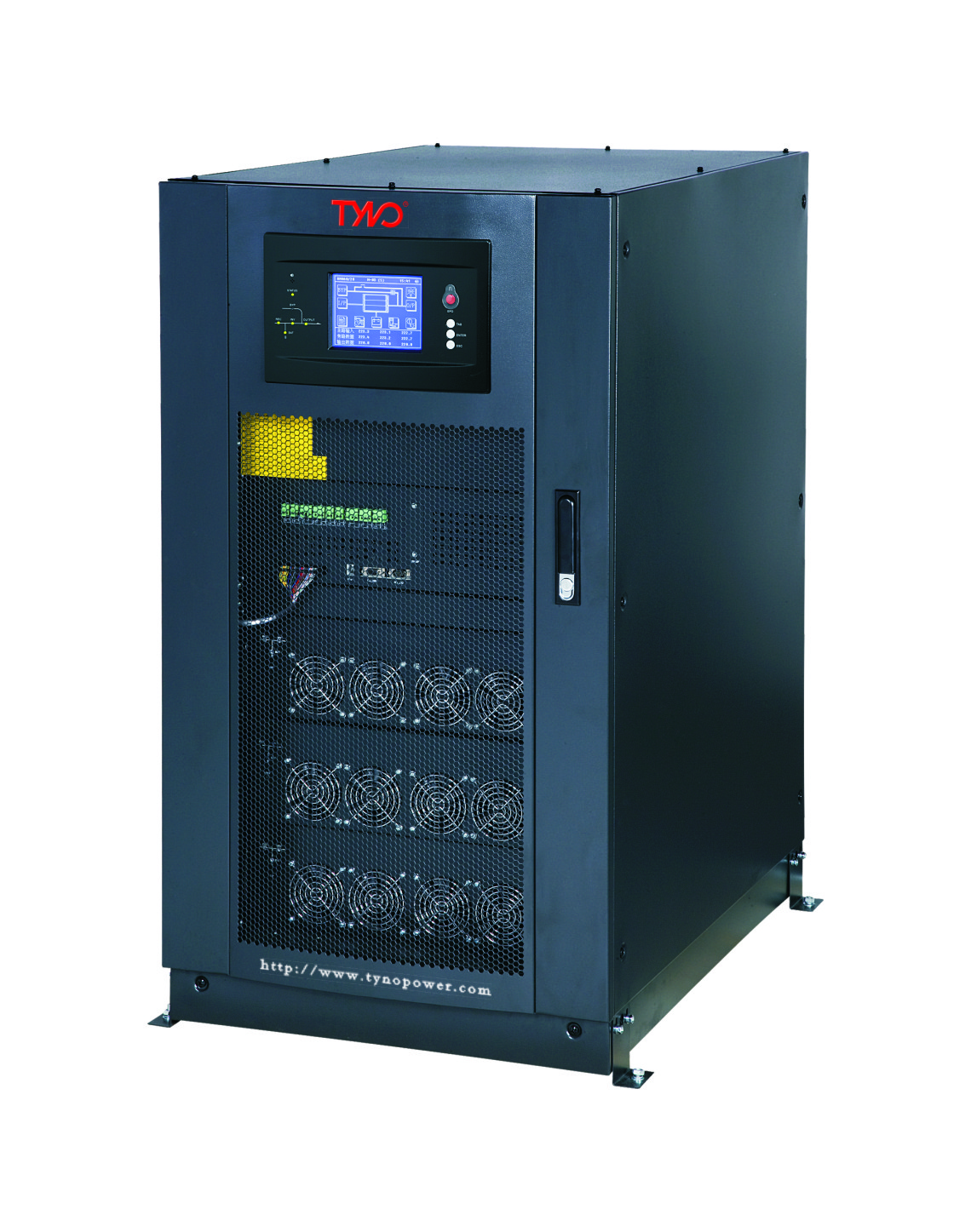

TN060

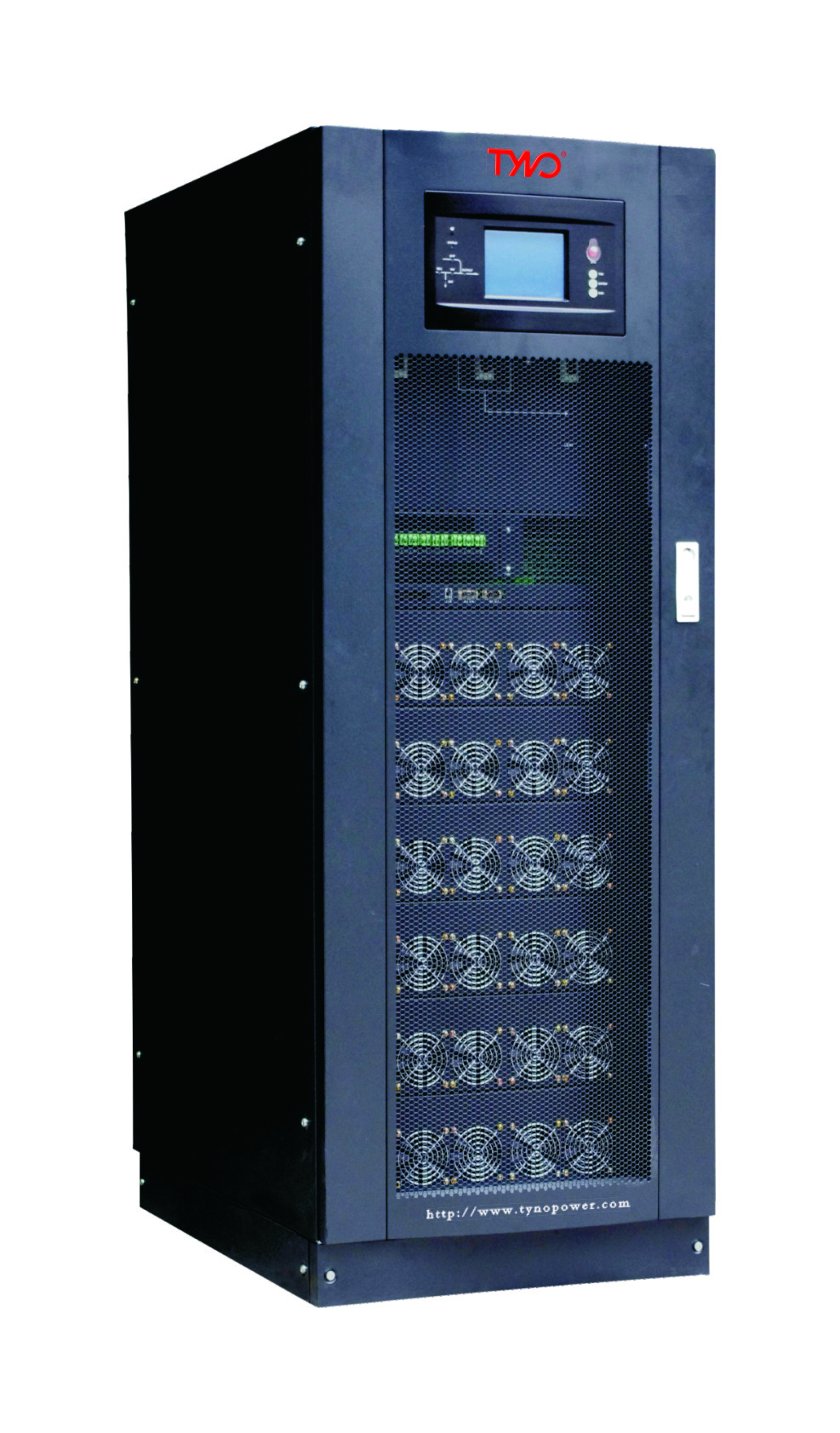

TN120

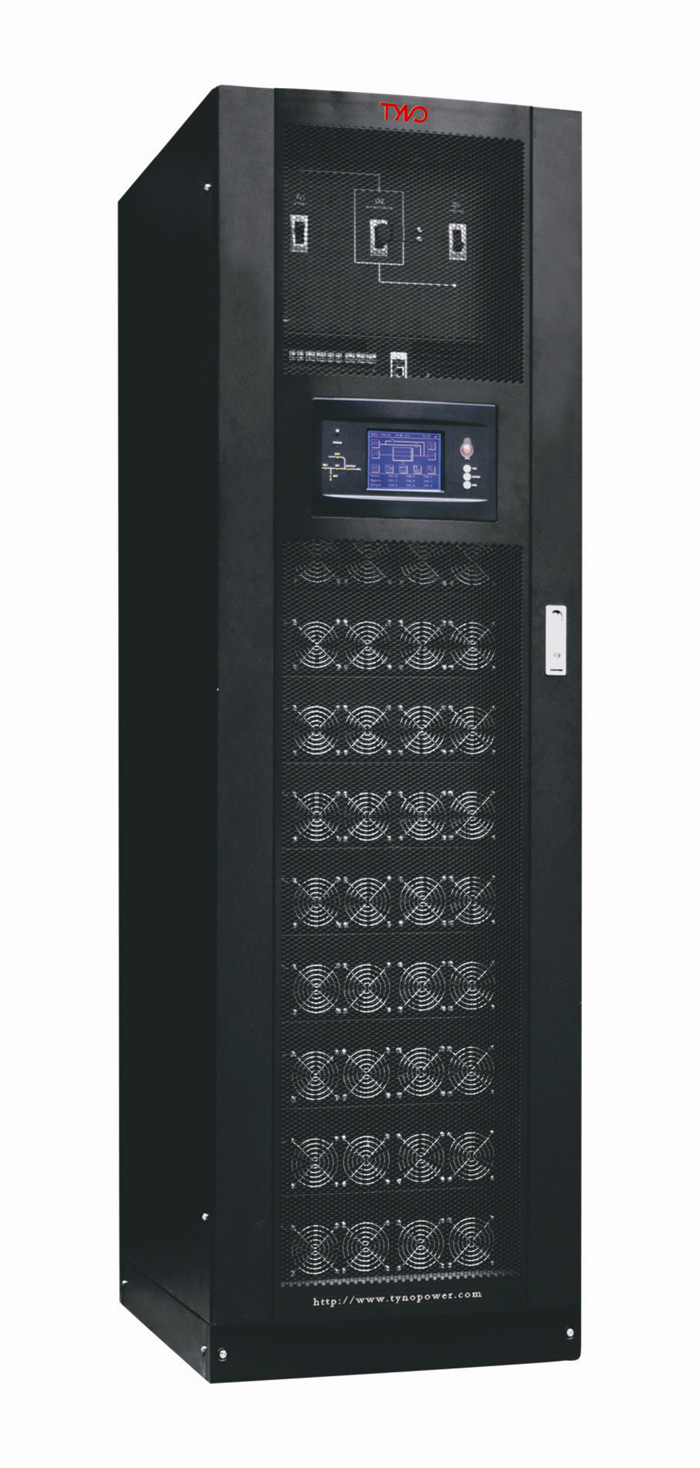

TN200
RN500
